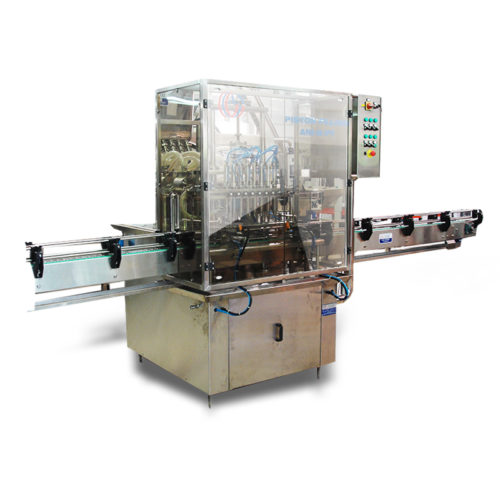

The system filling Hi-Vacuum is a release fill with new technology. This filling applying by pressure from the pump will controlled the system is stable. Stop filling by valve check the level that work on the principle of balancing the pressure. PLC control system with mechanical control for Filling machine.


HI-VACUUM

ระบบบรรจุ แบบ Hi Vacuum Fill คือเป็นระบบปล่อยบรรจุด้วยเทคโนโลยีแบบใหม่คือการบรรจุโดยใช้แรงดันจากปั๊ม Vacuum โดยมีการควบคุมแรงดันน้ำภายในระบบให้คงที่หยุดบรรจุโดยวาล์วเช็คระดับซึ่งทำงานโดยอาศัยหลักการสมดุลความดันควบคุมการทำงานด้วยระบบ PLC.ร่วมกับการควบคุมทาง Mechanic Control

Piston system by mean of working main line of liquid tank in the position of move up and inject liquid from cylinder in to the bottle at the move down position. Control system with Pneumatic and Mechanical Control.

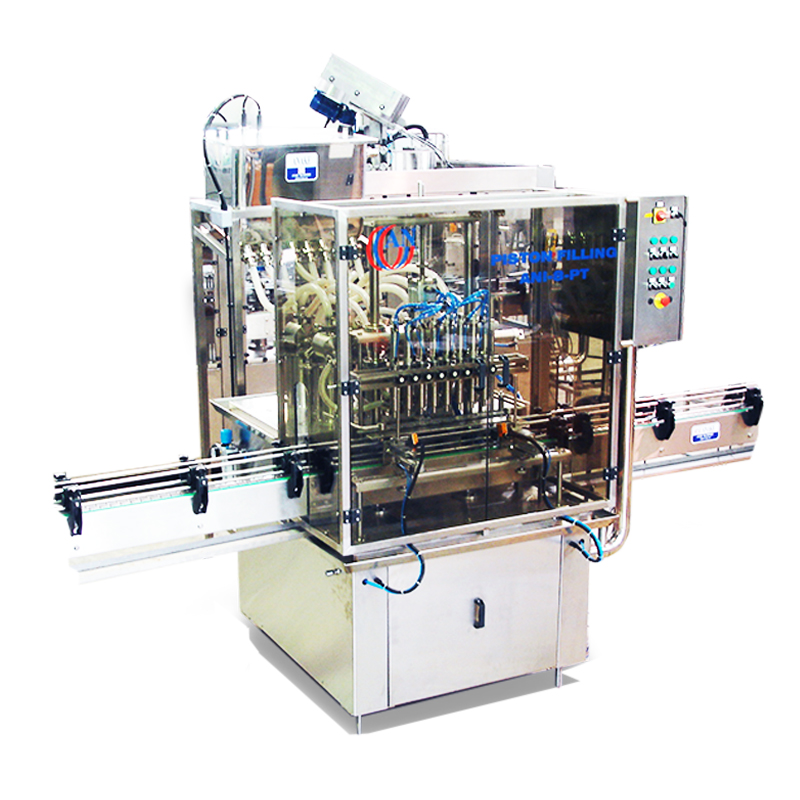

PISTON FILLING MACHINE

<div>เป็นการบรรจุแบบต้องการปริมาตรที่แน่นอนแม่นยำโดยใช้ลูกเบี้ยวหรือกระบอกลมเป็นตัวขับเคลื่อน เหมาะสำหรับผลิตภัณฑ์ที่เป็นของเหลวที่มีความหนืดมากหรือมีชิ้นเนื้อผสมอยู่</div>
        <div><b>ตัวอย่างผลิตภัณฑ์</b></div>
        <div>น้ำจิ้มไก่ เยล ครีม ซอสพริก น้ำมันเครื่อง น้ำยาล้างจาน น้ำยาปรับผ้านุ่ม</div>
        <div>ประเภทเครื่องจักร</div>
        <div>เครื่องบรรจุกึ่งอัตโนมัติ</div>
        <div>เครื่องบรรจุอัตโนมัติแบบแถวตรง</div>
        <div>เครื่องบรรจุอัตโนมัติแบบโรตารี่</div>


The machine operation system is when press start to operating. The system will control Pneumatic Cylinder to move down for pulling the Filling cylinder. Working is absorbed the liquid from mixer tank come filling head valve will be opened. The liquid is filled in filling cylinder will inject liquid into the bottle till finish all the cylinder as the quantity is adjusted. Finish one round of system then continue to next round. The operation of this machine is the mainline of Gravity filling system. The difference and qualification of the machine depend on filling nozzle, quantity are the cause and result of different qualification.

GRAVITY FILLING MACHINE

<div>ทำงานด้วยระบบ Vacuum ดูดและปล่อยของเหลว โดยอาศัยแรงโน้มถ่วงควบคุมอัตราการไหลและระดับของเหลว เหมาะกับผลิตภัณฑ์ที่มีความหนืดน้อยและมีฟองค่อนข้างมาก</div>
        <div><b>ตัวอย่างผลิตภัณฑ์</b></div>
        <div>น้ำมันพืช น้ำปลา เครื่องดื่มชูกำลัง เครื่องดื่มที่มีแอลกอฮอล์</div>
        <div>ประเภทเครื่องจักร</div>
        <div>เครื่องบรรจุกึ่งอัตโนมัติ</div>
        <div>เครื่องบรรจุอัตโนมัติแบบแถวตรง</div>
        <div>เครื่องบรรจุอัตโนมัติแบบโรตารี่</div>

The machine operation system is when press start to operating. The system will control By Pump to move down for pulling the Filling cylinder. Working is absorbed the liquid from mixer tank come into filling cylinder as the quantity is adjusted. Then pump will automatic move up and the filling head valve will be opened. The liquid is filled in filling cylinder will inject liquid into the bottle till finish all the cylinder as the quantity is adjusted. Finish one round of system then continue to next round.

PRESSURE FILLING MACHINE

<div>ทำงานโดยอาศัยการแทนที่อากาศ บริเวณหัวเติมจะมีฝาปิดที่ปากขวด แล้วอัดของเหลวพร้อมผลักอากาศออกในขณะเดียวกัน เหมาะกับผลิตภัณฑ์ที่มีความหนืดน้อยและต้องการความเร็วในการบรรจุสูงสุด</div>
        <div><b>ตัวอย่างผลิตภัณฑ์</b></div>
        <div>น้ำดื่ม น้ำยาบ้วนปาก น้ำผลไม้ ไวน์ เครื่องดื่มที่มีแอลกอฮอล์</div>
        <div>ประเภทเครื่องจักร</div>
        <div>เครื่องบรรจุกึ่งอัตโนมัติ</div>
        <div>เครื่องบรรจุอัตโนมัติแบบแถวตรง</div>
        <div>เครื่องบรรจุอัตโนมัติแบบโรตารี่</div>

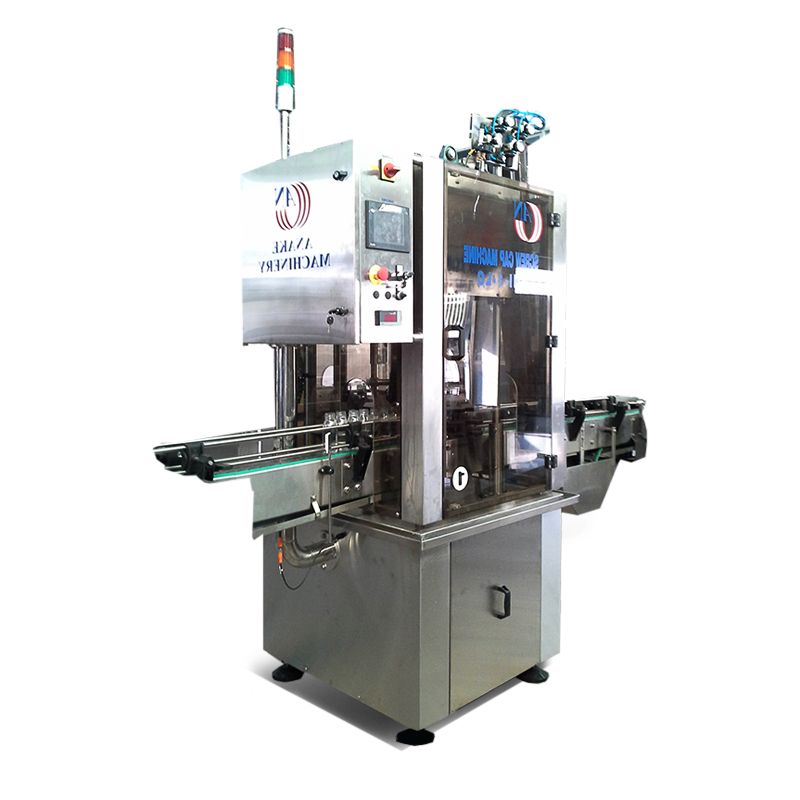

It is installed on a vertical shaft on the same basement of the filler driven positively by gear transmission. Bottles are transferred positively directly from the filler to the capping turret by a star wheel. The capping heads are completely ST.ST. specifically designed for one type of closure, and taking the movement from gear and step less motor driver located in the upper part of the turret and lowered on the containers by control cam made of anti-deformation harder steel.
        The caps are fed by a centrifugal hopper with cap descending chute specifically designed for the customer’s closure and picked up by the closing head sets and deposited over the bottles entering under the capper. The chute is equipped with sensors that detect the presence of the closure and stop the machine in case of lack of caps.


Capping Machine

เมื่อผลิตภัณฑ์ ถูกบรรจุจนได้ปริมาตรที่ปรับตั้งไว้ แล้วนั้นหัวบรรจุจะเคลื่อนตัวขึ้นไปที่ตำแหน่งเดิม แล้วปล่อยขวดที่ถูกบรรจุเรียบร้อยแล้วเข้าสู่ สายพานอีกด้านหนึ่งซึ่งทำหน้าที่พาขวดเข้าสู่เครื่องปิดฝาต่อไปซึ่งเราสามารถเลือกใช้เครื่องปิดฝาแบบหมุนขันฝา (Screw Cap) หรือฝากด (Press Cap) ฝา ROPP Cap และฝา Lug Cap ในระบบของเครื่องปิดฝาทั้งระบบ จะเป็นระบบอัตโนมัติคือ จะมีระบบคัดฝา ( Cap sorter ) เมื่อฝาในรางปล่อยฝา ลดลงไปถึง ตัวเช็คระดับ (Sensor Switch) จานคัดฝาก็จะทำการคัดฝาเองโดยอัตโนมัติจนระดับฝาถึงตัว เซ็คระดับ ( Sensor Switch )เครื่องคัดฝาก็จะหยุดการทำงาน และ เมื่อจำนวนฝาในเครื่องคัดฝาลดลงเกินตัวเช็คระดับ (Sensor Switch) ชุดเครื่องส่งฝาก็จะทำงานทันทีจนถึง ตัวเช็คระดับ( Sensor Switch )เครื่องส่งฝาก็จะหยุดการทำงานในขณะเดียวกันหัวบรรจุก็เข้าสู่ตำแหน่งพร้อมบรรจุต่อไปขั้นตอนและหลักการทำงานดังกล่าวข้างต้น เป็นขั้นตอนที่เกิดขึ้นซ้ำๆกันกับชุดบรรจุ 2 และ 3ต่อเนื่องกัน แล้วลงปิดฝาในตำแหน่งที่ถูกต้อง

<div><b>Specification</b></div>
        <div>The body of machine is completely made from stainless steel AISI 304, Cover plate and floor also made of stainless steel 304.</div>
        <div>Air rinsing nozzles made in stainless steel AISI 304.</div>
        <div>Control by Pneumatic and Electrical Control system.</div>
        <div>Air pressure pump supplied from customer’s factory (4-6 Bars).</div>


SEMI-AUTOMATIC AIR RINSER MACHINE

<div>เครื่องล้างกึ่งอัตโนมัติระบบลม ทำงานโดยพนักงานประจำเครื่อง หยิบขวดแล้วคว่ำปากขวดที่หัวฉีด และใช้เท้าเหยียบที่ฟุตสวิชท์ เพื่อควบคุมการทำงานของเครื่องจักร โดยลมจะถูกฉีดออกมาเพื่อทำความสะอาดขวด</div>
        <div><b>คุณสมบัติทางเทคนิคของเครื่องจักร:</b></div>
        <div>โครงสร้างภายนอกเป็นสแตนเลส 304 ทั้งหมด</div>
        <div>หัวล้างทำจากสแตนเลส 304</div>
        <div>ควบคุมระบบการทำงานโดย Pneumatic และระบบไฟฟ้า</div>
        <div>ระบบความปลอดภัย(Safety), สวิตซ์ฉุกเฉิน(Emergency Switch</div>


<div>Semi-Automatic Rotary Bottle Rinsing Machine is used for the different sizes of plastic bottle and glass bottle washing, and the bottle can be used for different kind of beverage.</div>
    <div>1. Contract Part, made of 316L Stainless steel all the parts.</div>
    <div>2. Rinsing Nozzles, made of 304L Stainless steel all the parts.</div>
    <div>3. Safety, Emergency Switch</div>
    <div>4. Control By, Pneumatic Control & Electrical Control</div>
    <div>5. Electric, 3Phase, 220V. – 380 ac. V. from motor pump</div>


SEMI-AUTOMATIC WATER RINSER MACHINE

<div>เป็นเครื่องล้างกึ่งอัตโนมัติ ซึ่งล้างด้วยระบบแรงดันป๊มโดยใช้ Ball Valve เป็นตัวควบคุมปริมาณการฉีดน้ำ มีหลักการทำงานโดยใช้คนจับขวดคว่ำไปวางที่หัวสเปรย์ฉีดน้ำ ซึ่งเครื่องจะหมุนตลอด การเพิ่มหรือลดความเร็วทำได้ง่ายโดยปุ่มปรับความเร็ว Control Switch ชุดฐานของเครื่องถูกออกแบบไว้เป็นชนิดกันน้ำไม่ให้ไหลซึมลงใต้เครื่องได้ โดยจะมี Cover SUS 304 คุมเครื่องทั้งหมด มี Emergency Switch สำหรับกรณีฉุกเฉินและความปลอดภัยในการซ่อมบำรุงเครื่องจักร</div>
    <div><b>คุณสมบัติทางเทคนิคของเครื่องจักร:</b></div>
    <div>1. ชิ้นส่วนที่ต้องสัมผัสกับผลิตภัณฑ์ใช้วัสดุสเตนเลสสตีล AISI SUS 316L.</div>
    <div>2. ระบบหัวฉีดน้ำ และท่อส่งน้ำ ทำด้วย แสตนเลส 304</div>
    <div>3. ระบบความปลอดภัยของเครื่องจักรติดตั้งอุปกรณ์ Emergency Switch ซึ่งสามารถหยุดการทำงานของเครื่องจักรได้ทันทีเมื่อเกิดเหตุขัดข้อง</div>
    <div>4. เป็นระบบกึ่งอัตโนมัติล้างด้วยน้ำ(Water Rinsing)</div>
    <div>5. ควบคุมการทำงานด้วยระบบ Pneumatic Control และ Electrical Control</div>
    <div>6. กำลังไฟฟ้า = ไฟ1-3 เฟส, 220V- 380 ac. Volt จากมอเตอร์ปั๊มน้ำ</div>

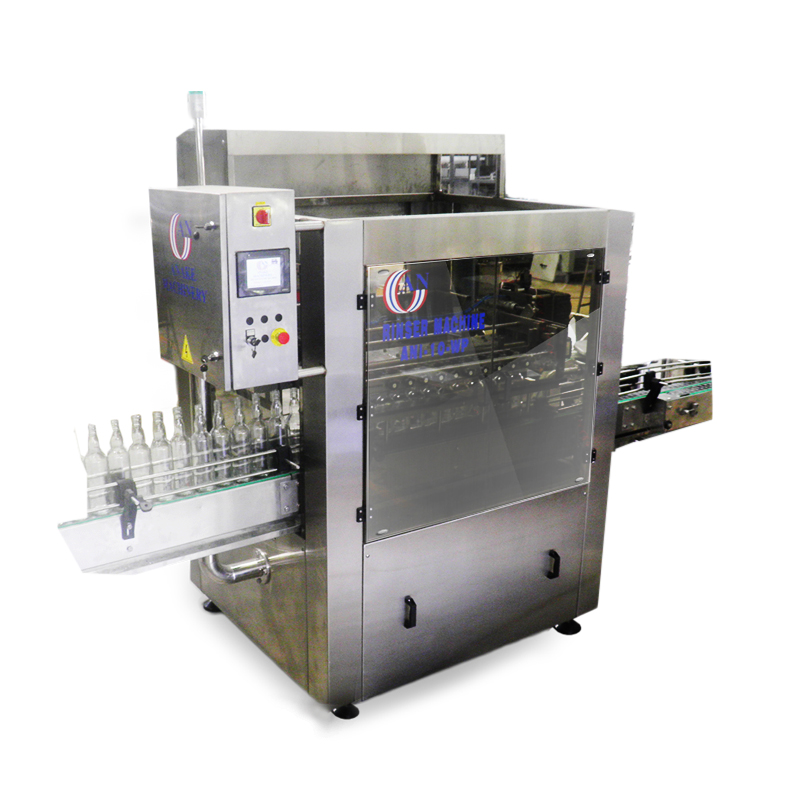

The automatic linear rinsing machine have 3-4 sections for operate, entry section, rinsing process section and exit section. All of bottles move to each section by linear belt conveyor.When in feed worm-screw send group of bottles in to rinsing box, the neck hanger plate catches them and turns over to rinsing position. Rinsing heads received signal from photo sensor and injects high pressure water or air rinsing inside bottles and let pour water drain to tray. When bottles are cleaned, the neck hanger plate turn back and place cleaned bottles on the conveyor. After that new group of bottles comes in rinsing box and push cleaned bottles feed out to next process.

AUTOMATIC LINEAR AIR / WATER RINSER MACHINE

พนักงานนำขวดวางบนสายพานลำเลียงหรือที่ Turn-table ขวดจะถูกส่งเข้าสู่ตำแหน่งล้าง (Rinsing Station) จนครบตำแหน่งเช็คตำแหน่งขวดโดย Photo Sensor จากนั้นปากขวดจะถูกจับโดย Gripper จับพลิกขวด ซึ่งจะค่อยๆ เหวี่ยงตัวขึ้นไป เพื่อพลิกกลับขวดคว่ำลง ทั้งชุดและเริ่มทำความสะอาดภายในด้วยการฉีดอัดลมสะอาด หรือน้ำสะอาด เข้าไปล้างภายในขวด ในขณะเดียวกันท่อทางดูด (Suction tube) ก็จะดูดลมออกไปอีกทางหนึ่ง (ระบบลม), หรือท่อ Drain น้ำออกไปอีกทางหนึ่ง (ระบบน้ำ) ซึ่งการทำงานของทั้งสองขั้นตอนนี้จะทำงานไปพร้อมๆกัน และเมื่อล้างขวดเสร็จตามขั้นตอนดังกล่าวแล้ว Gripper จะพลิกขวดกลับลงมาสู่ตำแหน่งเดิม ให้ปากขวดหงายขึ้น และปล่อยขวดออก เพื่อให้สายพานลำเลียงพาขวดออกไปสู่ขั้นตอนการบรรจุต่อไป

Machines for specific tasks such as capping machine, rinser machine, filling machine, etc.

Single Task Machine

เครื่องจักรสำหรับงานเฉพาะอย่าง เช่น เครื่องปิดฝา เครื่องล้าง เครื่องบรรจุ และอื่นๆ

Single Task Machines เครื่องจักรสำหรับงานเฉพาะอย่าง

เครื่องบรรจุ

เครื่องบรรจุระบบตวงปริมาตร

เครื่องบรรจุระบบเกรวิตี

เครื่องบรรจุระบบแรงอัดอากาศ

เครื่องปิดฝาอัตโนมัติ

เครื่องล้างกึ่งอัตโนมัติระบบลม

เครื่องล้างกึ่งอัตโนมัติระบบแรงดันน้ำ

เครื่องล้างขวดแถวตรงอัตโนมัติระบบลม/ระบบน้ำ
